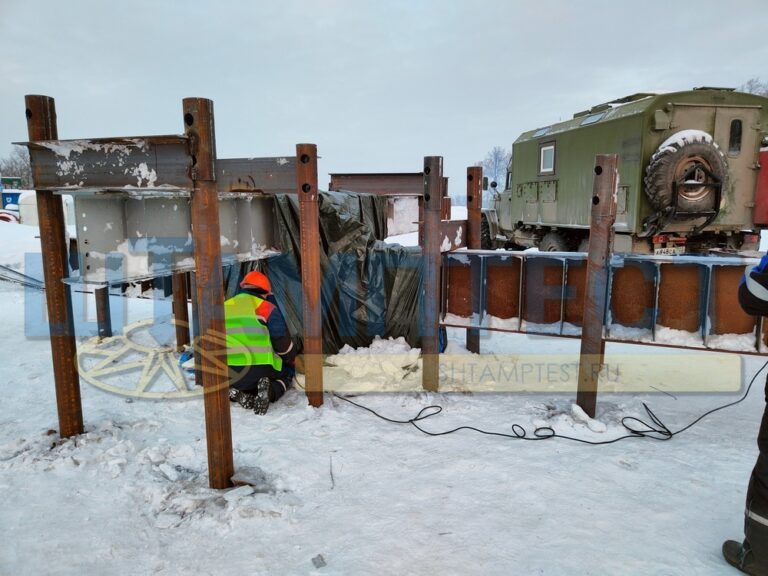

Статические испытания свай

За кpитеpий условной стабилизации дефоpмации пpи испытании натуpной сваей пpинимают скоpость осадки сваи на данной ступени нагpужения, не пpевышающую 0,1 мм за последние:

• 60 мин наблюдений, если под нижним концом сваи залегают песчаные гpунты или глинистые гpунты от твеpдой до тугопластичной консистенции;
• 2 ч наблюдений, если под нижним концом сваи залегают глинистые гpунты от мягкопластичной до текучей консистенции.

Hагpузка пpи испытании натуpной сваей должна быть доведена до значения, пpи котоpом общая осадка сваи составляет не менее 40 мм.
Пpи заглублении нижних концов натуpных свай в кpупнообломочные, плотные песчаные и глинистые гpунты твеpдой консистенции нагpузка должна быть доведена до значения, пpедусмотpенного пpогpаммой испытаний, но не менее полутоpного значения несущей способности сваи, опpеделенной pасчетом, или pасчетного сопpотивления сваи по матеpиалу.

Испытания свай нагрузкой в соответствии с особенностями поставленных задач следует обязательно проводить с учетом:

• использования типа сваи или метода их устройства, не имеющего сопоставимых опытных данных;
• отсутствия испытаний в сопоставимых грунтовых условиях и условиях нагружения;
• когда на сваи будет действовать нагрузка, применительно к которой теория и практика разработаны недостаточно;
• если наблюдения в процессе устройства свай показывают, что инженерно-геологические или гидро-геологические условия участка строительства сильно отличаются в неблагоприятную сторону от тех, которые прогнозировались на основе изысканий и опыта строительства, а также если дополнительные изыскания не дают возможности выяснить причины этих отклонений.

Необходимое число испытываемых свай для обоснования принятых в проекте решений назначается с учетом:

• грунтовых условий и их неоднородности на площадке;
• геотехнической категории сооружения;
• существующих документированных данных по сваям того же типа в сходных грунтовых условиях;
• общего числа и типов свай в проекте фундамента.

При испытаниях просадочных грунтов с замачиванием допускается применять локальное замачивание до коэффициента водонасыщения Sr ≥ 0,8 в объеме грунта вокруг испытываемой сваи, ограниченном расстоянием от оси сваи 5d при забивных и 3d при набивных сваях (где d — диаметр сваи или наибольший размер поперечного сечения сваи).

Глубина погружения анкерных свай не должна превышать глубины погружения испытываемой сваи. Расстояние от оси испытываемой натурной сваи до анкерной сваи или до ближайшей опоры грузовой платформы, а также до опор реперной установки должно быть не менее пяти наибольших размеров поперечного сечения сваи (диаметром до 800 мм), но не менее 2 м. При контрольных испытаниях свай это расстояние должно быть не менее 3d, но не менее 1,5 м (d — диаметр или наибольшая сторона поперечного сечения сваи). Для эталонной сваи или сваи-зонда расстояние должно быть не менее 1 м. Для свай диаметром более 800 мм, а также для винтовых свай расстояние между испытываемой и анкерной сваями в свету допускается уменьшать до 2d.

Приборы измерения деформации (перемещений) свай при их статических испытаниях (индикаторы, прогибомеры, приборы автоматической записи статических деформаций и т. п.) должны обеспечивать погрешность измерений не более 0,1 мм. Число приборов, устанавливаемых симметрично на равных (не более чем 2 м) расстояниях от испытываемой сваи, должно быть не менее двух. Перемещение сваи определяют как среднеарифметическое значение показаний всех приборов.

Испытания грунтов забивной сваей следует начинать после ее «отдыха» согласно 7.2.3 СП «Свайные фундаменты». Для свай, погруженных другими способами, начало испытаний определяется программой испытаний, но не ранее, чем через 1 сутки после их погружения. При испытаниях буровыми (буронабивными, буроинъекционными и т. д.) и набивными сваями начало испытаний назначают не ранее достижения бетоном свай 80 % проектной прочности.

Перед проведением испытаний буровые сваи должны быть проверены на сплошность их стволов, в том числе, в случае необходимости, сейсмоакустическим методом.

Нагружение испытуемой сваи (натурной, эталонной или сваи-зонда) проводят равномерно, без ударов, ступенями нагрузки, значение которых устанавливается программой испытаний, но принимается не более 1/10 заданной в программе наибольшей нагрузки на сваю. При заглублении нижних концов натурных свай в крупнообломочные грунты, гравелистые и плотные пески, а также глинистые грунты твердой консистенции допускается первые три ступени нагрузки принимать равными 1/5 наибольшей нагрузки. На каждой ступени нагружения натурной сваи снимают отсчеты по всем приборам для измерения деформаций в такой последовательности: нулевой отсчет — перед нагружением сваи, первый отсчет — сразу после приложения нагрузки, затем последовательно три отсчета с интервалом 30 мин и далее через каждый час до условной стабилизации деформации (затухания перемещения).

За критерий условной стабилизации деформации при испытании натурной сваей принимают осадку сваи на данной ступени нагружения, не превышающую 0,1 мм за последние 60 мин наблюдений, если под нижним концом сваи залегают песчаные грунты или глинистые грунты от твердой до тугопластичной консистенции, или 2 ч наблюдений, если под нижним концом сваи залегают глинистые грунты от мягкопластичной до текучей консистенции. При испытании свай опор мостов за этот критерий принимают скорость осадки, не превышающую 0,1 мм за последние 30 мин наблюдений — при опирании сваи на крупнообломочные, песчаные грунты и глинистые грунты твердой консистенции или 60 мин наблюдений — при опирании сваи на глинистые грунты от полутвердой до тугопластичной консистенции.

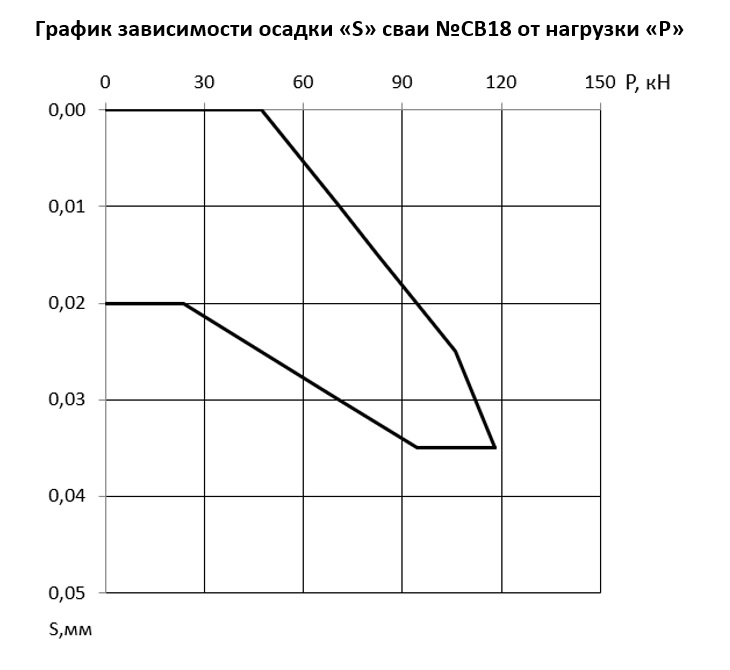

Нагрузка при испытании натурной сваей должна быть доведена до значения, при котором общая осадка сваи составляет не менее 40 мм. При испытании эталонной сваей или сваей-зондом эта осадка должна быть не менее 20 мм. При меньших осадках продолжительность выдержки сваи под нагрузкой на последней ступени нагружения, даже в случае достижения принятой условной стабилизации, должна составить не менее 5 ч, если в программе испытаний не указан другой срок выдержки стабилизации.

При заглублении нижних концов натурных свай в крупнообломочные, плотные песчаные и глинистые грунты твердой консистенции нагрузка должна быть доведена до значения, предусмотренного программой испытаний, но не менее полуторного значения несущей способности сваи, определенной расчетом, и не более расчетного сопротивления ствола сваи по материалу. При контрольном испытании сваи при строительстве наибольшая нагрузка не должна превышать расчетного сопротивления ствола сваи по материалу. В случае непредвиденного перерыва в испытаниях дальнейшее нагружение сваи и регистрацию перемещений сваи проводят с отсчетом их от ранее достигнутых значений.

Разгрузку сваи (натурной, эталонной или сваи-зонда) проводят после достижения наибольшей нагрузки (см. 8.2.4 СП «Свайные фундаменты») ступенями, равными удвоенным значениям ступеней нагружения, с выдержкой каждой ступени не менее 15 мин. Отсчеты по приборам для измерения деформаций снимают сразу после каждой ступени разгрузки и через 15 мин наблюдений. После полной разгрузки (до нуля) наблюдения за упругим перемещением сваи следует проводить в течение 30 мин при песчаных грунтах, залегающих под нижним концом сваи, и 60 мин — при глинистых грунтах, со снятием отсчетов через каждые 15 мин.

Число испытуемых свай при строительстве должно составлять: при испытании свай статической вдавливающей нагрузкой — до 0,5 % общего числа свай на данном объекте, но не менее 2 шт., за исключением специально обоснованных случаев. В случае необходимости по указанию проектной организации испытываемые пробные натурные сваи должны оснащаться тензометрическими датчиками.
