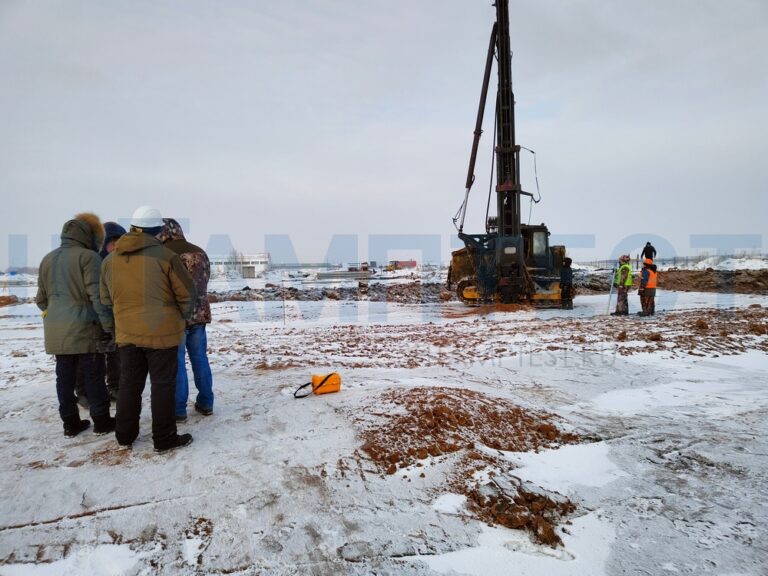

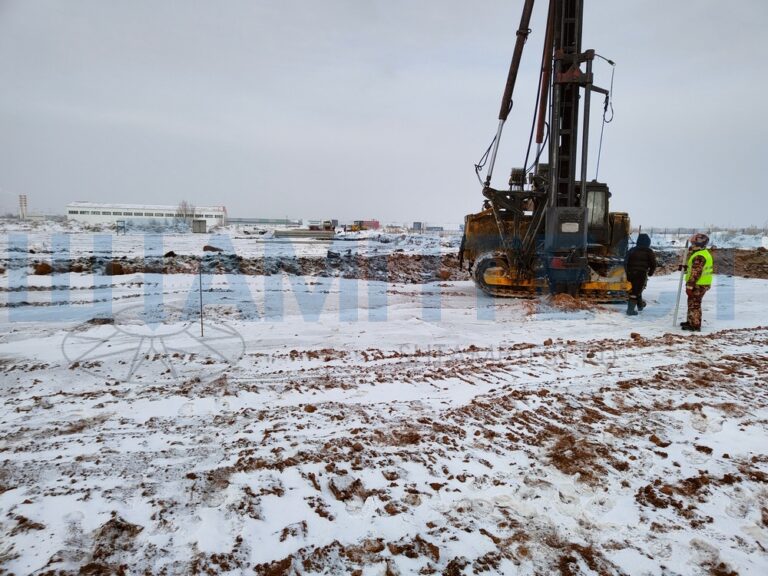

Динамические испытания свай
Цель испытаний грунта сваями динамической нагрузкой
Испытания грунтов динамической (ударной или вибрационной) нагрузкой проводят забивными сваями для проверки возможности погружения свай на намечаемую глубину, оценки несущей способности сваи, определяемой по значению отказа, а также для относительной оценки однородности грунтов по их сопротивлению погружению.
Методика динамических испытаний свай
Испытания сваи динамической нагрузкой должны включать в себя:
- при забивке сваи — подсчеты числа ударов молота на каждый метр погружения и общего числа ударов, а на последнем метре — на каждые 10 см погружения;
- при вибропогружении сваи — подсчеты времени на каждый метр погружения, а на последнем метре — времени на каждые 10 см погружения;
- определение отказов сваи при ее добивке после «отдыха», т. е. после перерыва между окончанием забивки и началом добивки;
Добивку сваи проводят последовательно залогами из трех и пяти ударов. Высота падения ударной части молота при добивке должна быть одинаковой для всех ударов. Для гидромолотов высота падения ударной части должна быть равна высоте подъема ударной части при производственной забивке. За расчетный принимают наибольший средний отказ.
Динамические испытания грунтов сваями. Длительность "отдыха" свай.
Продолжительность «отдыха» забивной или вибропогруженной сваи устанавливается программой испытаний в зависимости от состава, свойств и состояния прорезаемых грунтов и грунтов под нижним концом сваи, но не менее:
- 3 сут — при песчаных грунтах в пределах боковой поверхности свай и под их нижними концами,
кроме рыхлых, водонасыщенных мелких и пылеватых; - 6 сут — при глинистых, песчаных рыхлых, а также при разнородных грунтах.
При прорезании песчаных грунтов в случае наличия под острием сваи крупнообломочных, плотных песчаных или глинистых грунтов твердой консистенции продолжительность «отдыха» допускается сократить до 1 сут.
Более продолжительный срок «отдыха» устанавливают:
- при прорезании водонасыщенных мелких и пылеватых песков — не менее 10 сут;
- при прорезании глинистых грунтов мягко- и текучепластичной консистенции — не менее 20 сут.
Испытания грунтов сваями динамической нагрузкой. Эталонная свая или свая-зонд
Забивку эталонной сваи или сваи-зонда проводят до достижения заданной глубины. В процессе забивки эталонной сваи или сваи-зонда следует постоянно контролировать вертикальность звеньев сваи и стрелы копровой установки. Отклонение от вертикали погружаемых в грунт звеньев не должно превышать 0,5 см на 1 м погружения.
Отклонение мачты установки для забивки сваи от вертикали не должно превышать 5°.
Оборудование для проведения испытания свай динамической нагрузкой согласно ГОСТ 5686-2020
Забивку и добивку, а также вибропогружение испытуемой сваи проводят таким же оборудованием, используемым для погружения свай в составе фундамента.
Приборы для измерения отказов (отказомеры) должны обеспечивать погрешность их измерения не более 1 мм. При отказах менее 2 мм раздельно фиксируют остаточную (с помощью отказомеров, прецезионных нивелиров) и упругую части отказа с помощью отказомеров.
Результаты динамических испытаний свай
Результаты испытаний оформляют в виде графиков изменения отказов по глубине и зависимости общего числа ударов от глубины забивки сваи.
Масштаб графиков принимают:
- по вертикали — 1 см, равный 1 м глубины забивки сваи;
- по горизонтали — 1 см, равный 1 см отказа сваи, 50 ударам молота при забивке; 1 мин при вибропогружении.
